测量神器WT5000
图1：电机测试中的能量转换示意图
如需测试转换器效率，您可将测量公式设置为η1=P∑B/P∑A；如需测试电机效率，您可将测量公式设置为η2=Pm/ P∑B。
以此类推，您还可根据输入和输出值设置效率公式。不难发现效率的准确度与输入输出的转换器功率有着直接联系。
功率测量，精准有窍门

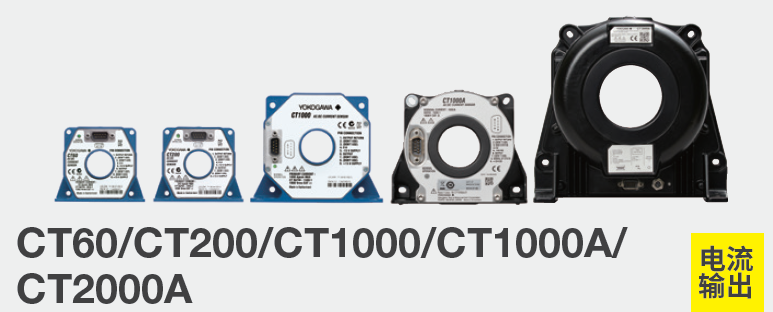

图2：横河电流传感器型号图
想要测得准，配置得跟上！WT5000支持电压、电流直接输入，保证精度在万分之三。当电流超过直接输入量程时，高精度电流传感器就是救星（如图2所示）。
横河最新推出了760903传感器模块，能让将电流传感器的精度发挥到极致。作为一款标准的功率测量模块，760903的电压输入端子可直接输入1000VAC或1500VDC电压，其内置供电电源还能让电流输入端子在无需借助外置传感器电源的情况下与横河CT系列电流传感器直连。
此外用户还能借助横河所提供的高质量连接线缆，将CT电流传感器与760903轻松互联，将抗干扰优势发挥得淋漓尽致（原理如图3所示），让测量更稳定、更准确。

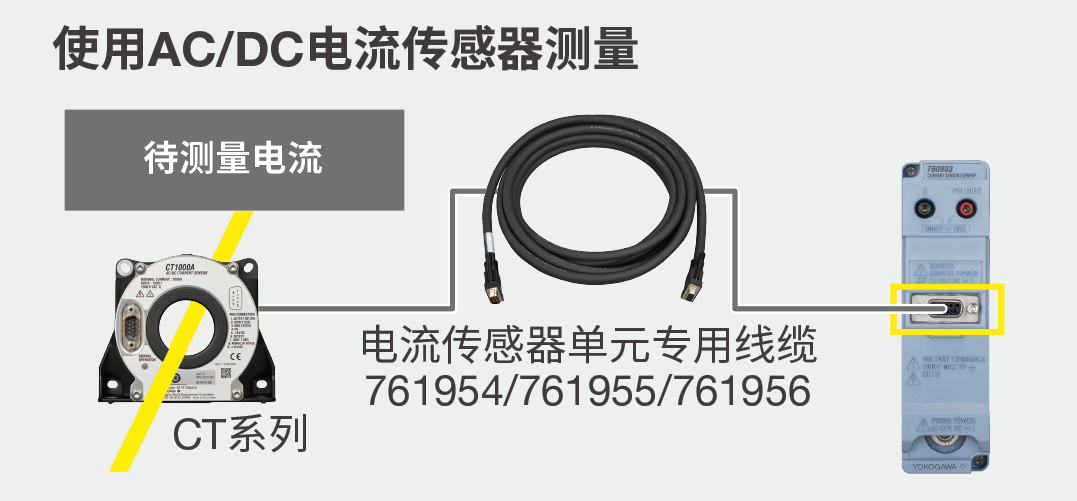

图3：使用AC/DC电流传感器测量示意图
在实际测试环境中，由于电动机和变频器的工作原理将对电流波形产生噪声影响，因此“如何滤除变比后的小电流噪声”就成为了困扰工程师的一个难题。多数工程师会在选择直接新增一个线路滤波器来避免噪声干扰，但电压作为一种频率较高调制信号极易受到低通滤波器的影响继而导致测量结果有误。此时，我们不妨将解决困境的目光聚焦到模块760903上，其高频抑制功能（HFR）将在不影响电压信号高频成分的基础上，仅在电流回路中打开HFR滤波器并消除其高频成分，这一功能成为了稳定测量的一大保障。
高频信号，轻松拿下

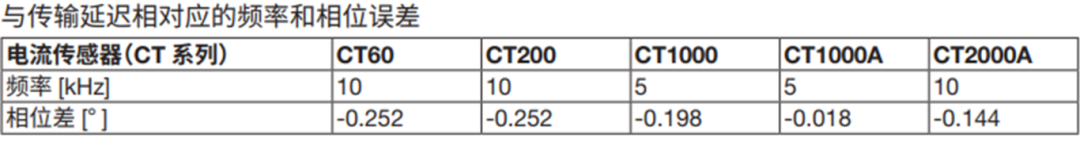

图4：与传输延迟相对应的频率和相位误差
注：通过参考图4表格，用户即可快速了解传感器型号以及传感器相位校正功能，以实现功率的精确测量。您还在等什么？
WT5000的“高配”秘籍已揭晓，快来体验精准测量的魅力吧！
